首頁>>功率半導體模塊>>普通晶閘管模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝3、全壓接結構，優良的溫度特性和功率循環能力4、350A以下模塊皆為強迫風冷，400A以上模塊既可選用風冷，也可選用水冷5、安裝簡單，使用維修方便6、體積小，重量輕	1、交直流電機控制2、各種整流電源3、工業加熱控制4、調光5、無觸點開關6、電機軟起動7、靜止無功補償8、電焊機9、變頻器10、UPS電源11、電池充放電	1、當使用在電流為60HZ情況下:1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作說明，IGT, IH, VTM, VISO為25℃測試值，表中其它參數皆為在Tjm下的測試值。 3、I2t=I2TSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、型號欄中MTx表示MTC、MTA、MTK、MT中的任一種，MTX由MTC外加連接片構成。 2、Rth(j-c)為單只芯片的額定值。

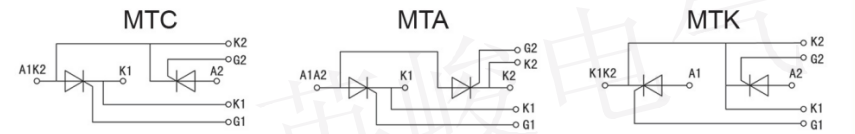

電路圖：

型號	V_DRMV_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM/I_TM	V_TO	r_T	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		125°C			25°C				125°C		per chip
	V	A	kA	kA²s	V/μs	A/μs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MT×26	600-1800	26	0.65	2.1	800	50	8	150	2.5	150	1.69/80	0.85	9.68	0.950	125	85	2500	M01-M02
MT×40	600-1800	40	1.15	6.6	800	50	8	150	2.5	150	1.60/120	0.85	5.57	0.650	125	85	2500
MT×55	600-1800	55	1.5	6.6	800	50	8	150	2.5	150	1.60/170	0.85	3.47	0.530	125	85	2500
MT×70	600-1800	70	1.7	14.5	800	50	10	150	2.5	150	1.69/210	0.80	2.64	0.410	125	85	2500
MT×90	600-1800	90	2.25	25	800	100	10	150	2.5	150	1.85/270	0.80	3.01	0.280	125	85	2500
MT×110	600-1800	110	2.5	31.2	800	100	12	150	2.5	150	1.83/330	0.80	2.29	0.250	125	85	2500
MT×135	600-1800	135	3.6	65	800	100	15	150	2.5	150	1.75/410	0.80	2.85	0.200	125	85	2500
MT×160	600-1800	160	6	180	800	100	15	150	2.5	150	1.70/480	0.80	1.69	0.170	125	85	2500
MT×182	600-1800	182	7	245	800	100	20	150	2.5	150	1.62/550	0.80	1.26	0.160	125	85	2500
MT×200	600-1800	200	8	320	800	100	25	180	2.5	180	1.65/600	0.80	1.27	0.140	125	85	2500
MT×250	600-1800	250	9	405	800	100	25	180	2.5	180	1.57/750	0.80	0.85	0.120	125	85	2500
MT×285	600-1800	300	9.1	414	800	100	25	180	2.5	180	1.57/860	0.80	0.53	0.120	125	85	2500
MT×300	600-1800	300	9.2	423	800	100	35	180	2.5	180	1.58/900	0.80	0.72	0.100	125	85	2500
MT×330	600-1800	330	9.1	414	800	100	35	180	2.5	180	1.58/990	0.80	0.53	0.120	125	85	2500
MT×350	600-1800	350	11	605	800	100	35	180	2.5	180	1.45/1050	0.95	0.36	0.090	125	85	2500
MT×400	600-1800	400	12.5	781	800	100	35	200	3.0	200	1.52/1200	0.80	0.49	0.080	125	85	2500
MT×500	600-1800	500	14.5	1051	800	100	35	200	3.0	200	1.44/1500	0.80	0.34	0.065	125	85	2500
MT×570	600-1800	570	15	1125	800	100	35	200	3.0	200	1.45/1600	0.80	0.20	0.065	125	80	2500
MT×600	600-1800	600	16	1280	800	100	45	200	3.0	200	1.45/1800	0.80	0.28	0.054	125	80	2500
MT×800	600-1800	800	22	2420	800	100	45	200	3.0	200	1.86/2400	0.80	0.2	0.042	125	80	2500
MT×1000	600-1800	1000	26	3380	800	100	55	200	3.0	200	2.05/300	0.80	0.15	0.034	125	80	2500
MT×1200	600-1800	1200	26	3380	800	100	55	200	3.0	200	1.96/3000	0.80	0.09	0.031	125	80	2500
MT×1500	600-1800	1500	33	5554	800	100	45	200	3.0	200	2.00/4500	0.80	0.223	0.019	125	80	2500
MT×1800	600-1800	1800	39.6	7998	800	100	55	250	3.0	200	2.00/5400	0.80	0.186	0.015	125	80	2500
MT×2000	600-1800	2000	44	9874	800	100	55	250	3.0	200	2.11/6000	0.80	0.183	0.014	125	80	2500
MTx26	1900-2500	26	0.65	2.1	800	50	10	150	2.5	200	2.8/80	0.85	9.68	0.950	125	85	3000	M01-M02
MTx40	1900-2500	40	1.15	6.6	800	50	10	150	2.5	200	2.75/120	0.85	5.57	0.650	125	85	3000	M01-M02
MTx55	1900-2500	55	1.5	11.3	800	50	10	150	2.5	200	2.70/170	0.85	4.80	0.490	125	85	3000	M01-M04
MTx70	1900-2500	70	1.7	14.5	800	50	12	150	2.5	200	2.65/210	0.85	3.50	0.390	125	85	3000	M01-M04
MTx90	1900-2500	90	2.25	25	800	100	12	150	2.5	200	2.60/2.70	0.85	3.26	0.280	125	85	3000	M05-M09
MTx110	1900-2500	90	2.25	25	800	100	12	150	2.5	200	2.55/330	0.85	2.25	0.25	125	85	3000	M05-M09
MTx135	1900-2500	135	3.6	65	800	100	20	150	2.5	200	1.96/410	0.85	1.91	0.200	125	85	3000	M05-M09
MTx160	1900-2500	160	4.5	101	800	100	20	150	2.5	200	1.90/480	0.85	1.52	0.170	25	85	3000	M05-M19
MTx182	1900-2500	182	4.7	110	800	100	25	150	2.5	200	1.96/550	0.85	1.21	0.160	125	85	3000	M05-M19
MTx200	1900-2500	200	6.5	211	800	100	30	180	2.5	200	1.90/600	0.85	1.14	0.140	125	85	3000	M10-M20
MTx250	1900-2500	250	6.8	231	800	100	30	180	2.5	200	1.73/750	0.85	0.80	0.12	125	85	3000	M10-M20
MTx285	1900-2500	285	7	245	800	100	35	180	2.5	200	1.73/860	0.85	0.70	0.120	125	85	3000	M10-M20
MTx300	1900-2500	300	8	320	800	100	40	200	2.5	200	1.99/900	0.85	0.68	0.100	125	85	3000	M20-M30
MTx350	1900-2500	350	10	500	800	100	40	200	2.5	200	1.89/1050	0.84	0.5	0.09	125	85	3000	M20-M30
MTx400	1900-2500	400	11	605	800	100	40	200	2.5	200	1.94/1200	0.83	0.42	0.080	125	85	3000	M20-M30
MTx500	1900-2500	500	13	845	800	100	40	200	3.0	200	1.92/1500	0.85	0.39	0.060	125	85	300	M20-M30
MTx600	1900-2500	600	14	980	800	100	50	200	3.0	200	1.80/1800	1.88	0.24	0.054	125	80	3000	M30-M32
MTx800	1900-2500	800	16	1208	800	100	50	200	3.0	200	2.0/2400	0.85	0.17	0.042	125	80	3000	M31-M36
MTx1000	1900-2500	1000	18	1620	800	100	60	200	3.0	200	2.1/3000	0.85	0.14	0.34	125	80	3000	M33-M36
MTx1200	1900-2500	1200	20	2000	800	100	60	200	3.0	200	2.0/3000	0.85	0.77	0.031	125	80	3000	M33-M36
MTx1500	1900	1500	29.7	4499	800	100	55	200	2.0	200	2.00/4500	0.82	0.22	0.019	125	80	3600	M36-M38
MTx1800	1900-2500	1800	35.6	6478	800	100	55	250	2.0	200	2.10/5400	0.82	0.183	0.015	125	80	3600	M37-M38
MTx2000	1900-2500	2000	39.6	7998	800	100	65	250	2.11	200	2.25/6000	0.82	0.81	0.013	125	80	3600	M37-M38
