首頁
>>
功率半導體模塊
>>
非絕緣型整流模塊
特 點
典型應用
說明
1、非絕緣,底板為公共電極 2、國際標準封裝3、全壓接結構,優良的溫度特性和功率循環能力 4、最高工作結溫達150 ℃ 4、高浪涌電流 5、低正向壓降
1、電焊機電源 2、各種DC電源 3、變頻器
1、VRSM=VRRM+100V 2、除VFM外,表中參數皆為在Tjm下的測試值。 3、I2t=I2FSMtW/2; tW=正弦半波電流底寬。在50Hz下,I2t(10ms)=0.005I2TSM(A2s)
注:
1、型號欄中MDx表示MDG、MDY、MD(NA)、MD(NK))中的任一種. 2、Rth(j-c)為單只芯片的額定值。

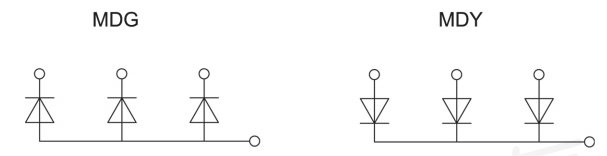

電路圖:
型號
V
RRM
I
F(AV)
I
FSM
I
2
t
I
RRM
V
FM
/I
FM
V
FO
r
F
R
th(j-c)
T
jm
TC
適用外形
10ms
150°C
25°C
25°C
per chip
V
A
kA
kA
2
s
mA
V/A
V
m.ohm
°C/W
°C
°C
MDx50
800-1800
50
1.4
10
8
1.60/150
0.80
4.78
0.700
150
100
M75
MDx100
800-1800
100
2.8
39
12
1.57/300
0.80
2.13
0.380
150
100
M75
MDx150
800-1800
150
4.6
106
12
1.57/450
0.80
1.53
0.240
150
100
M75-M76
MDx200
800-1800
200
6.2
192
20
1.50/600
0.80
0.96
0.200
150
100
M75-M76
MDx250
800-1800
250
7.8
304
20
1.53/750
0.80
0.87
0.150
150
100
M76
MDx300
800-1800
300
10
500
25
1.50/900
0.80
0.64
0.130
150
100
M76
