首頁>>功率半導體模塊>>普通晶閘管/整流管混合模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝 3、全壓接結構，優良的溫度特性和功率循環能力 4、安裝簡單，使用維修方便 5、體積小，重量輕	1、交直流電機控制2、各種整流電源3、工業加熱控制4、調光 5、無觸點開關 6、電焊機 7 、電機軟起動 8、靜止無功補償 9、變頻器 10、UPS電源 11、電池充放電	1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作說明，IGT, IH, VTM, VISO為25℃測試值，表中其它參數皆為在Tjm下的測試值。 3、I2t=I2TSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、型號欄中MFx表示MFC、MFA、MFK中的任一種。2、Rth(j-c)為單只芯片的額定值。

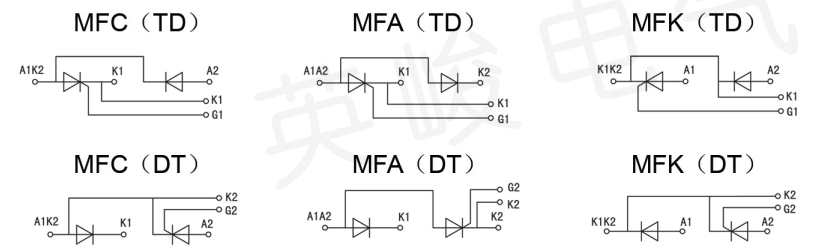

電路圖：

型號	V_DRMV_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM/I_TM	V_TO	r_T	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		125°C			25°C				125°C		per chip
	V	A	kA	kA²s	V/μs	A/μs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MFx26	600-1800	26	0.65	2.1	800	50	8	150	2.5	150	1.69/80	0.85	9.68	0.95	125	85	2500	M01-M02
MF×40	600-1800	40	1.15	6.6	800	50	8	150	2.5	150	1.60/120	0.85	5.57	0.65	125	85	2500	M01-M02
MF×55	600-1800	55	1.5	11.3	800	50	8	150	2.5	150	1.60/170	0.85	3.47	0.53	125	85	2500	M01-M02
MF×70	600-1800	70	1.7	14.5	800	50	10	150	2.5	150	1.69/210	0.80	2.64	0.41	125	85	2500	M01-M04
MF×90	600-1800	90	2.25	25	800	100	10	150	2.5	150	1.85/270	0.80	3.01	0.28	125	85	2500	M01-M08
MF×110	600-1800	110	2.5	31.2	800	100	12	150	2.5	150	1.83/330	0.80	2.29	0.25	125	85	2500	M01-M08
MF×135	600-1800	135	3.6	65	800	100	15	150	2.5	150	1.75/410	0.80	2.85	0.20	125	85	2500	M05-M08
MF×160	600-1800	160	6	180	800	100	15	150	2.5	150	1.70/480	0.80	1.69	0.17	125	85	2500	M05-M19
MF×182	600-1800	182	7	245	800	100	20	150	2.5	150	1.62/550	0.80	1.26	0.16	125	85	2500	M05-M19
MF×200	600-1800	200	8	320	800	100	25	180	2.5	180	1.65/600	0.80	1.27	0.14	125	85	2500	M10-M19
MF×250	600-1800	250	9	405	800	100	25	180	2.5	180	1.57/860	0.80	0.53	0.12	125	85	2500	M10-M19
MF×285	600-1800	300	9.1	414	800	100	25	180	2.5	180	1.57/860	0.80	0.53	0.12	125	85	2500	M10-M19
MF×300	600-1800	300	9.2	423	800	100	35	180	2.5	180	1.58/900	0.80	0.72	0.10	125	85	2500	M10-M19
MF×330	600-1800	330	9.1	414	800	100	35	180	2.5	180	1.58/990	0.80	0.53	0.12	125	85	2500	M10-M19
MF×350	600-1800	350	11	605	800	100	35	180	2.5	180	1.45/1050	0.95	0.36	0.09	125	85	2500	M19-M30
MF×400	600-1800	400	12.5	781	800	100	35	200	3.0	200	1.52/1200	0.80	0.49	0.080	125	85	2500	M20-M30
MF×500	600-1800	500	14.5	1051	800	100	35	200	3.0	200	1.44/1500	0.80	0.34	0.065	125	85	2500	M20-M31
MF×570	600-1800	570	15	1125	800	100	35	200	3.0	200	1.45/1600	0.80	0.20	0.065	125	85	2500	M21 M24 M29 M31
MF×600	600-1800	600	16	1280	800	100	45	200	3.0	200	1.45/1800	0.80	0.28	0.054	125	85	2500	M31-M33
MFx800	600-1800	800	22	2420	800	100	45	200	3.0	200	1.86/2400	0.80	0.20	0.042	125	85	2500	M31-M33
MFx1000	600-1800	1000	26	3380	800	100	55	200	3.0	200	2.05/3000	0.80	0.15	0.034	125	85	2500	M33 M34
MFx1200	600-1800	1200	26	3380	800	100	55	200	3.0	200	1.96/3000	0.80	0.09	0.031	125	85	2500	M33 M34
MFx1500	600-1800	1500	33	5554	800	100	45	200	3.0	200	2.00/4500	0.80	0.223	0.019	125	80	2500	M34-M38
MFx1800	600-1800	1800	39.6	7998	800	100	55	250	3.0	200	2.00/4500	0.80	0.186	0.015	125	80	2500	M34-M38
MFx2000	600-1800	2000	44	9874	800	100	55	250	3.0	200	2.11/6000	0.80	0.183	0.014	125	80	2500	M34-M38
MFx26	1900-2500	26	0.65	2.1	800	50	10	150	2.5	200	2.8/80	0.85	9.68	0.95	125	85	3000	M01-M02
MFx40	1900-2500	40	1.15	6.6	800	50	10	150	2.5	200	2.75/120	0.85	5.57	0.65	125	85	3000	M01-M02
MFx55	1900-2500	55	1.5	11.3	800	50	10	150	2.5	200	2.70/170	0.85	4.8	0.49	125	85	3000	M01-M02
MFx70	1900-2500	70	1.70	14.5	800	50	12	150	2.5	200	2.65/210	0.85	3.5	0.39	125	85	3000	M01-M04
MFx90	1900-2500	90	2.25	25	800	100	12	150	2.5	200	2.60/270	0.85	3.26	0.28	125	85	3000	M01-M08
MFx110	1900-2500	110	2.80	39	800	100	15	150	2.5	200	2.55/330	0.85	2.25	0.25	125	85	3000	M01-M08
MFx135	1900-2500	135	3.60	65	800	100	20	150	2.5	200	1.96/410	0.85	1.91	0.20	125	85	3000	M05-M08
MFx160	1900-2500	160	4.50	101	800	100	20	150	2.5	200	1.90/480	0.85	1.53	0.17	125	85	3000	M05-M19
MFx182	1900-2500	182	4.70	110	800	100	25	150	2.5	200	1.96/550	0.85	1.21	0.16	125	85	3000	M05-M19
MFx200	1900-2500	200	6.50	211	800	100	30	180	2.5	200	1.90/600	0.85	1.14	0.14	125	85	3000	M10-M19
MFx250	1900-2500	250	6.80	231	800	100	30	180	2.5	200	1.73/750	0.85	0.80	0.12	125	85	3000	M10-M19
MFx285	1900-2500	285	7	245	800	100	35	180	2.5	200	1.73/860	0.85	0.70	0.12	125	85	3000	M10-M19
MFx300	1900-2500	300	8	320	800	100	40	200	2.5	200	1.99/900	0.85	0.65	0.10	125	85	3000	M10-M19
MFx350	1900-2500	350	10	500	800	100	40	200	2.5	200	1.89/1050	0.84	0.50	0.09	125	85	3000	M19-M30
MFx400	1900-2500	400	11	605	800	100	40	200	3.0	200	1.94/1200	0.83	0.42	0.08	125	85	3000	M20-M30
MFx500	1900-2500	500	13	845	800	100	40	200	3.0	200	1.92/1500	0.85	0.39	0.06	125	85	3000	M20-M31
MFx600	1900-2500	600	14	980	800	100	50	200	3.0	200	1.80/1800	0.88	0.24	0.054	125	80	3000	M31-M33
MFx800	1900-2500	800	16	1280	800	100	50	200	3.0	200	2.0/2400	0.85	0.17	0.042	125	80	3000	M31-M33
MFx1000	1900-2500	1000	18	1620	800	100	60	200	3.0	200	2.1/3000	0.85	0.14	0.034	125	80	3000	M33 M34
MFx1200	1900-2500	1200	20	2000	800	100	60	200	3.0	200	2.0/3000	0.85	0.077	0.031	125	80	3000	M33 M34
MFx1500	1900-2500	1500	29.7	4499	800	100	55	200	2.0	200	2.00/4500	0.82	0.22	0.019	125	80	3600	M34-M38
MFx1800	1900-2500	1800	35.6	6478	800	100	55	250	2.0	200	2.10/5400	0.82	0.183	0.015	125	80	3600	M34-M38
MFx2000	1900-2500	2000	39.6	7998	800	100	65	250	2.11	200	2.25/6000	0.82	0.181	0.013	125	80	3600	M34-M38
MFx110	2600-3600	110	2.1	22	800	100	20	150	2.5	200	2.68/330	1.15	2.88	0.19	125	85	4000	M01-M08
MFx135	2600-3600	135	2.6	34	800	100	25	150	2.5	200	2.58/410	0.94	2.40	0.19	125	85	4000	M05-M08
MFx200	2600-3600	200	6.0	180	800	100	40	180	2.5	200	2.55/600	0.96	1.30	0.12	125	85	4000	M10-M19
MFx250	2600-3600	250	7.0	245	800	100	40	180	2.5	200	2.63/750	0.91	0.90	0.11	125	85	4000	M10-M19
MFx300	2600-3600	300	7.2	259	800	100	55	180	2.5	200	2.45/900	0.93	1.00	0.08	125	85	4000	M10-M19
MFx400	2600-3600	400	10.5	551	800	100	55	200	3.0	200	2.53/1200	0.98	0.88	0.054	125	85	4000	M20-M30
MFx500	2600-3600	500	12.5	781	800	100	55	200	3.0	200	2.95/1500	0.95	0.51	0.05	125	85	4000	M20-M31
MFx800	2600-3600	800	14.5	1051	800	100	55	200	3.0	200	2.80/2400	0.85	0.19	0.041	125	80	4000	M31-M33
MFx1000	2600-3600	1000	17.8	1620	800	100	65	200	3.0	200	2.50/3000	0.83	0.371	0.028	125	80	5000	M33 M34
MFx1200	2600-3600	1200	21.4	2332	800	100	65	200	3.0	200	2.50/3600	0.83	0.309	0.023	125	80	5000	M33 M34
MFx1500	2600-3600	1500	26.7	3644	800	100	65	200	3.0	200	2.60/4500	0.83	0.247	0.019	125	80	5000	M34-M38
MFx1800	2600-3600	1800	32.1	5247	800	100	65	250	3.0	200	2.80/5400	0.83	0.206	0.015	125	80	5000	M34-M38
MFx182	4000-6500	182	4.68	112	800	100	35	150	2.0	200	2.30/540	0.90	1.524	0.164	125	85	7000	M05-M19
MFx200	4000-6500	200	5.14	135	800	100	45	180	2.5	200	2.25/600	0.87	1.586	0.143	125	85	7000	M10-M19
MFx250	4000-6500	250	6.43	211	800	100	45	180	2.5	200	2.25/750	0.87	1.076	0.123	125	85	7000	M10-M19
MFx285	4000-6500	285	7.33	274	800	100	45	180	2.5	200	2.20/850	0.87	0.957	0.113	125	85	7000	M10-M19
MFx300	4000-6500	300	7.72	304	800	100	45	180	2.5	200	2.15/900	0.87	0.909	0.102	125	85	7000	M10-M19
MFx312	4000-6500	312	8.03	328	800	100	55	180	2.5	200	2.10/950	0.87	0.874	0.100	125	85	7000	M10-M19
MFx330	4000-6500	330	8.49	367	800	100	55	180	2.5	200	2.10/1000	0.87	0.826	0.093	125	85	7000	M10-M19
MFx350	4000-6500	350	9.0	413	800	100	55	180	2.5	200	1.90/1100	0.87	0.779	0.087	125	85	7000	M19-M30
MFx400	4000-6500	400	10.3	540	800	100	55	180	2.5	200	1.86/1200	0.87	0.682	0.075	125	85	7000	M20-M30
MFx500	4000-6500	500	10.7	586	800	100	65	200	3.0	200	1.79/1500	0.87	0.501	0.063	125	85	7000	M20-M31
MFx570	4000-6500	570	10.8	590	800	100	65	200	3.0	200	1.79/1700	0.87	0.439	0.062	125	80	7000	M21 M24 M29 M31
MFx600	4000-6500	600	11.3	653	800	100	65	200	3.0	200	2.27/1800	0.87	0.653	0.049	125	80	7000	M31-M33
MFx800	4000-6500	800	12.8	840	800	100	65	200	3.0	200	2.32/2400	0.85	0.521	0.036	125	80	7000	M31-M33
MFx1000	4000-6500	1000	16.0	1312	800	100	75	200	3.0	200	2.33/1000	0.85	0.417	0.029	125	80	7000	M33 M34
MFx1200	4000-6500	1200	19.2	1889	800	100	75	200	3.0	200	2.33/1000	0.85	0.347	0.024	125	80	7000	M33 M34
MFx1500	4000-6500	1500	24.1	2952	800	100	75	200	3.0	200	2.33/1000	0.85	0.278	0.019	125	80	7000	M34-M38
